管路攝影內視鏡檢測管道攝影機水電管路工程檢查驗收管道檢測相機

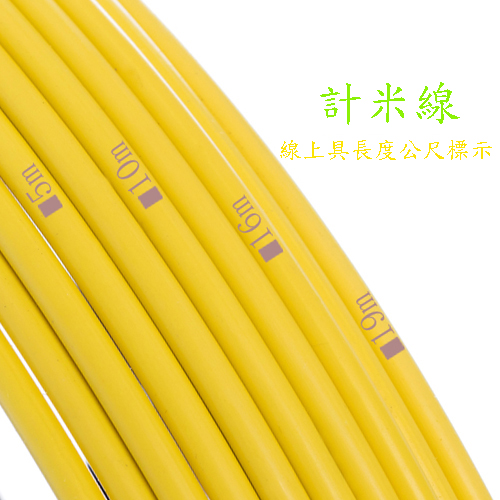

1 玻璃纖維探測線上刻有米數用於計米；
線長度可在150米內隨意定做（不同長度玻纖纜線、價格不一樣）。
http://www.autopure.com/Image/CCTV/MetricCable

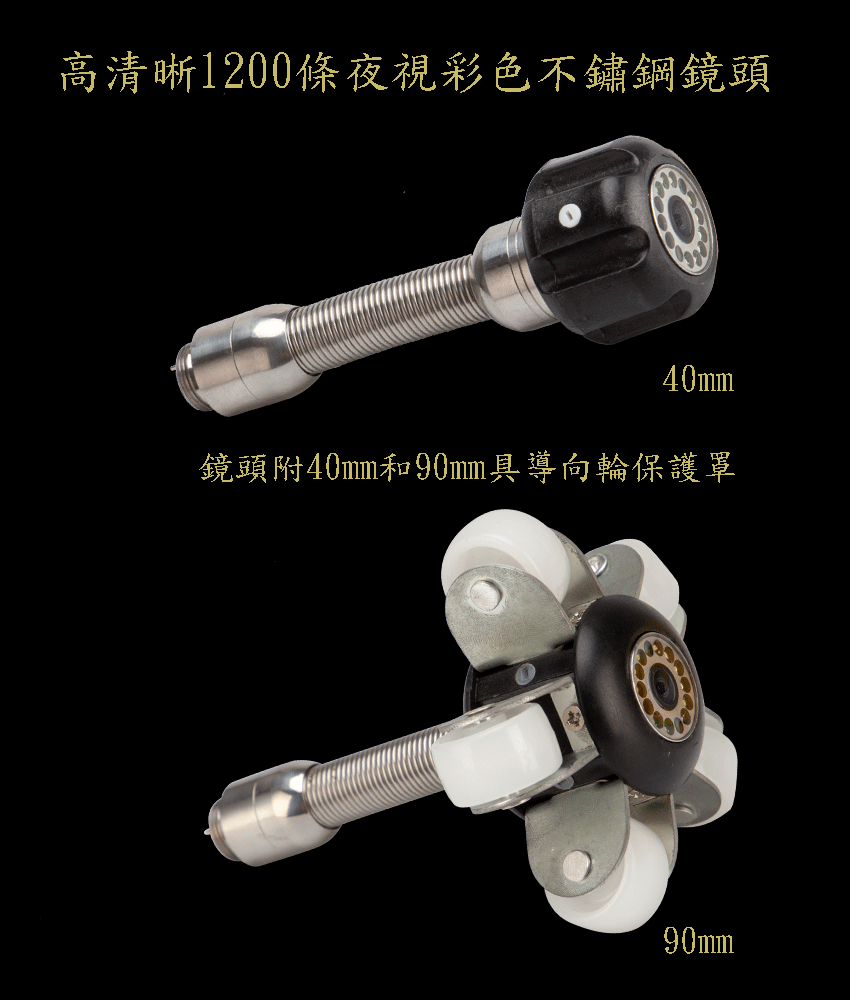

2. 直徑23mm攝像鏡頭，大於25mm的管道就可以使用；帶有直徑爲40mm和
90mm的兩款具導向輪攝像頭保護罩。
http://www.autopure.com/Image/CCTV/2LenseHead

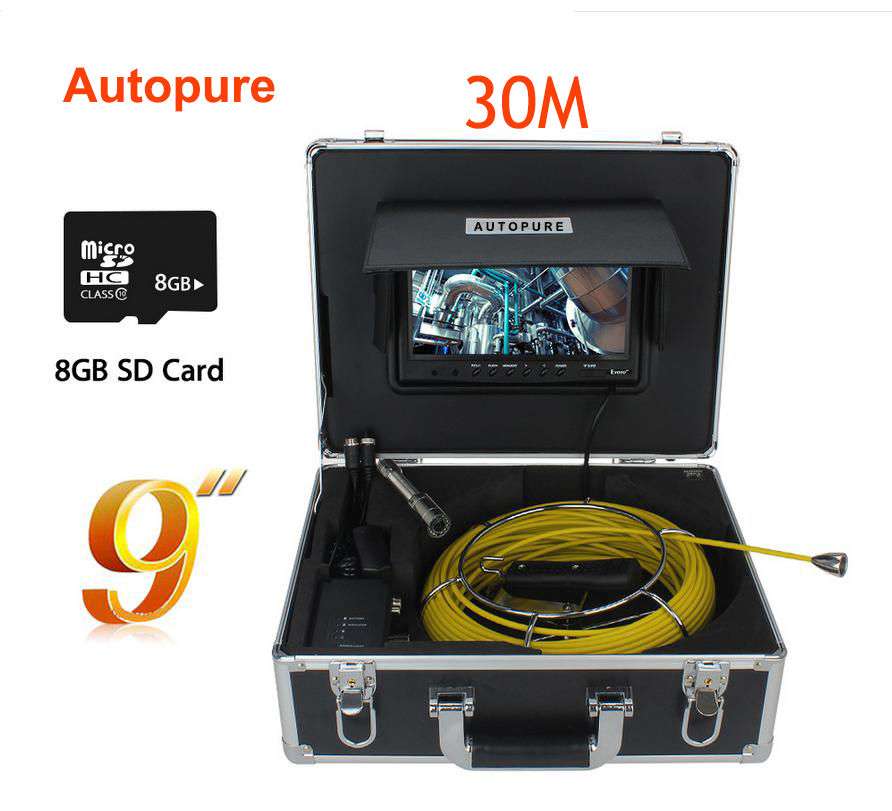

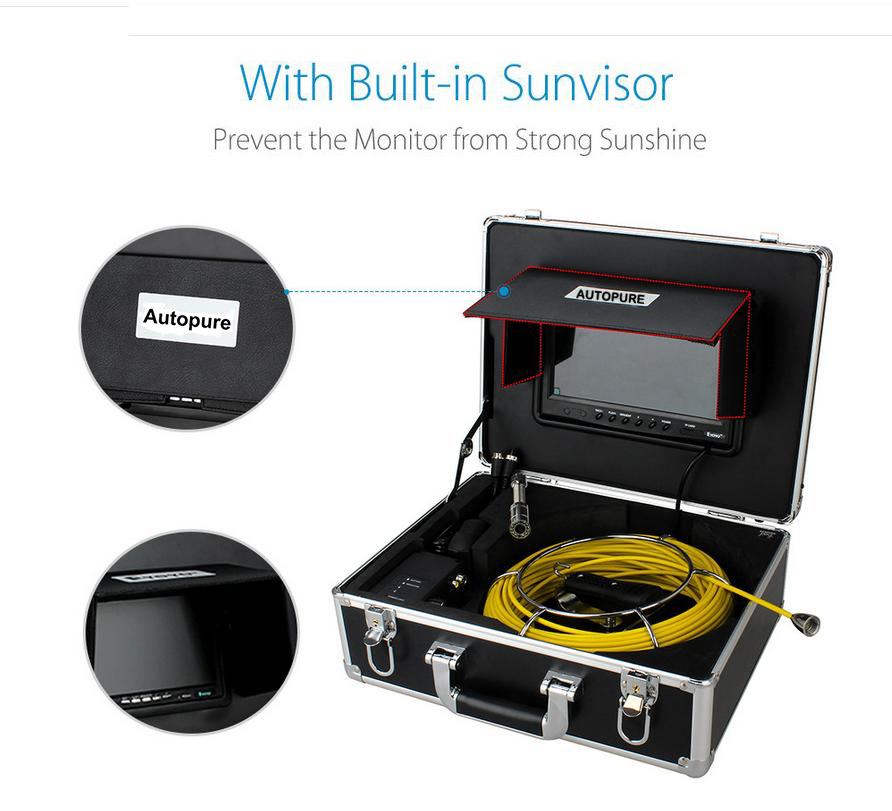

▲最新版超大9英寸TFT LCD螢幕，加上遮陽(光)板便於觀察

▲最小攝影鏡頭7mm 17mm 23mm窄狹地方也可窺視、高清、高解析1000TVL加

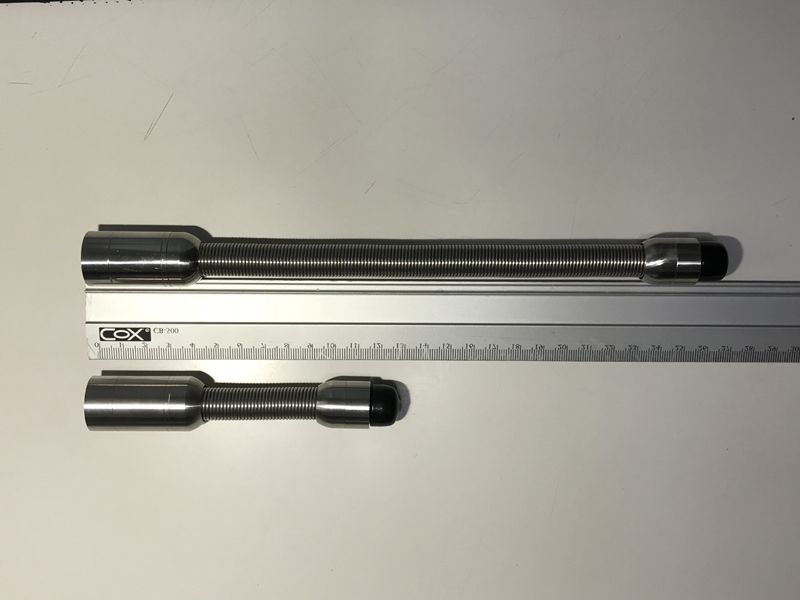

6或12顆高功率白光LED錄影、照片更清晰 (下方為較易過彎之加長25cm鏡頭)

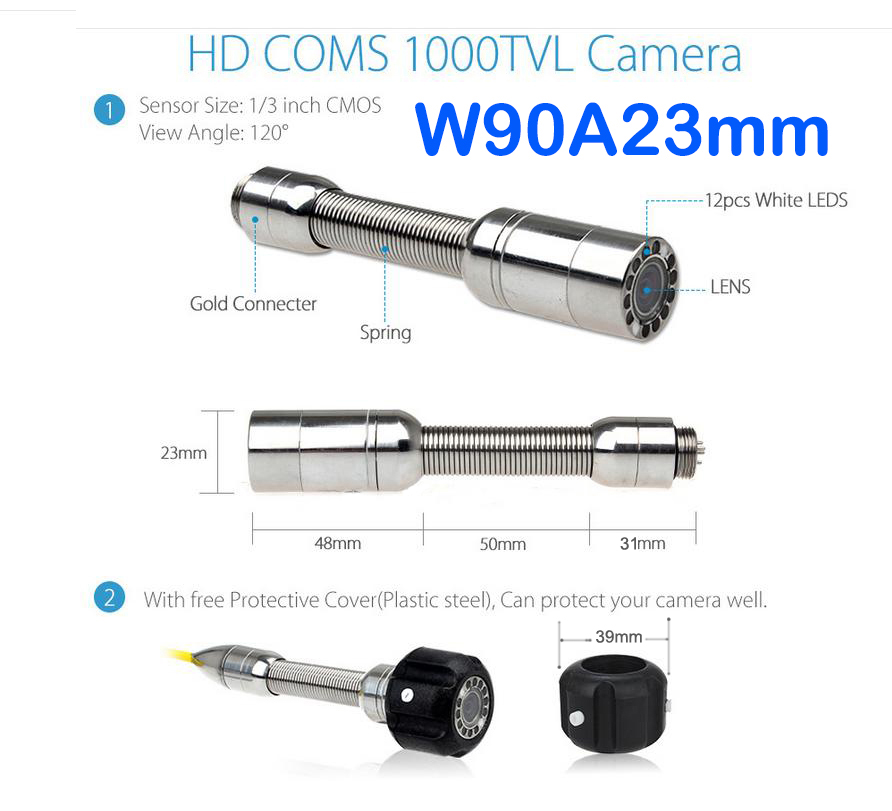

標準攝像頭尺寸：Φ17mm、Φ23mm x L125mm (鏡頭Φ23x48mm- 頸長75mm)
加長型鏡頭較易過彎：Φ17mm、Φ23mm x L250mm

▲30公尺電纜線，可加購擴充至150米，長距檢視，教學、自用、租賃最經濟

▲備儲存卡最大支援16G 檔案播放、移動、儲存方便

▲寬電壓Input: AC90-240V, output: DC 12V 1000mA充電器

▲大蓄電量鋰電池12V 4000mA

工業視頻內窺鏡管道檢測內窺鏡電子視頻內窺鏡汽車檢測內窺鏡
視頻管道鏡工業檢測顯微鏡工業電子內窺鏡管道內窺鏡視頻內窺鏡工業內窺鏡
管路工程驗收公共管道抓漏、破損、堵塞點原因確定

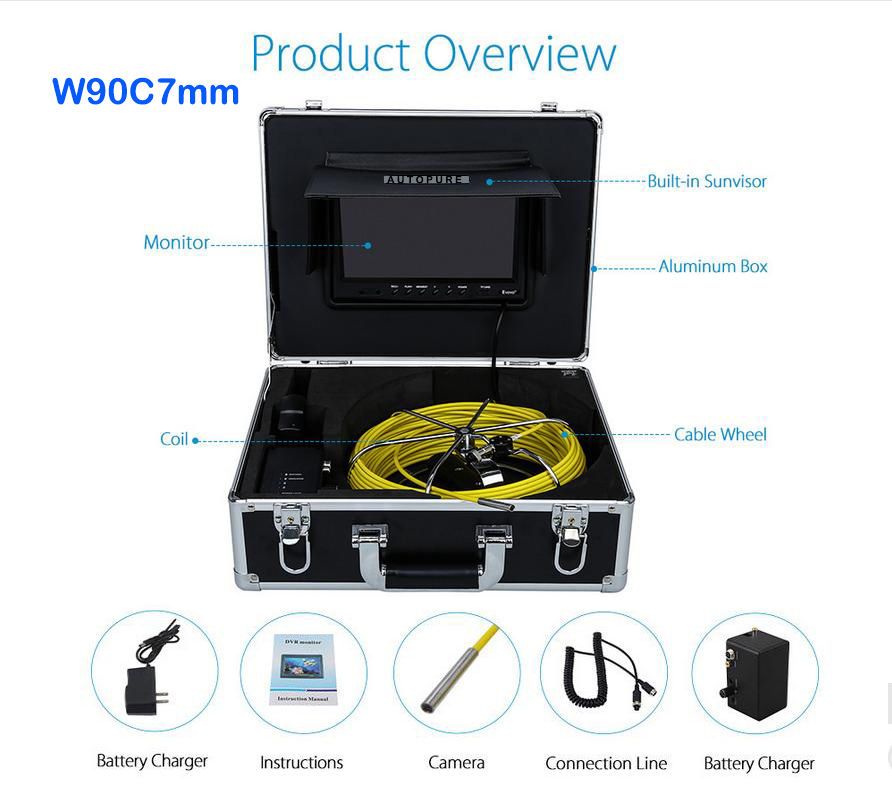

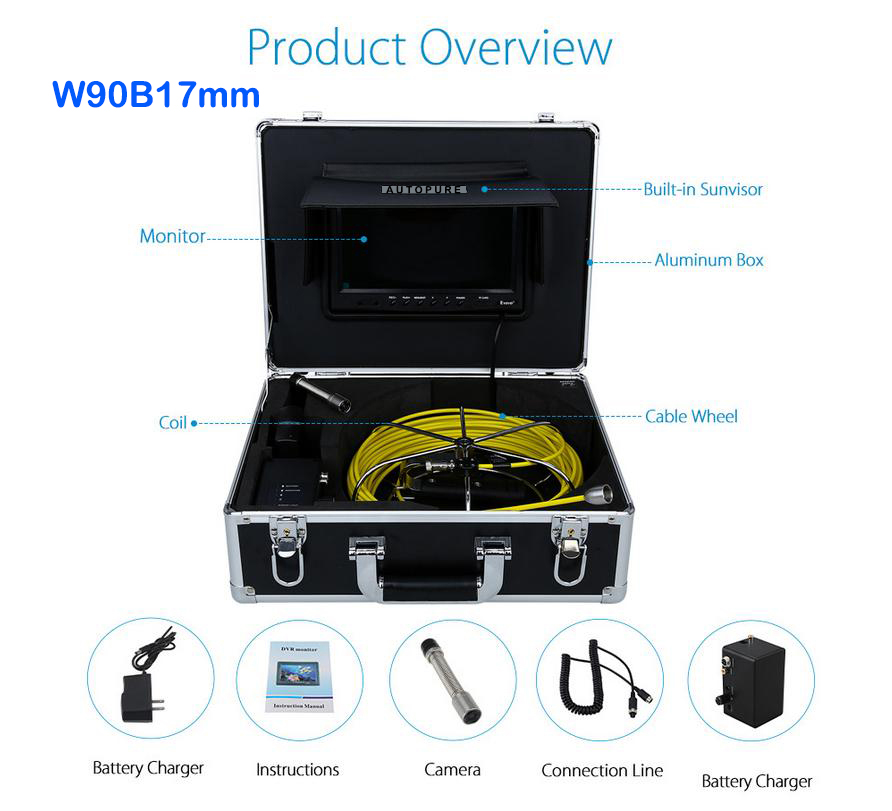

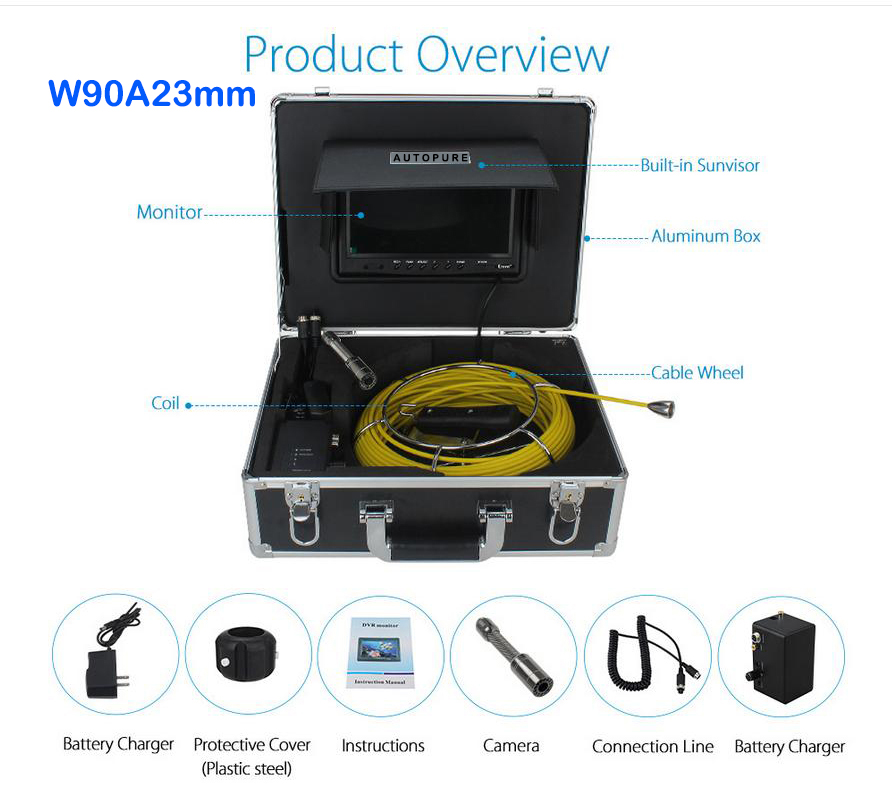

產品介紹

直徑7mm，17mm和23mm自動攝像頭

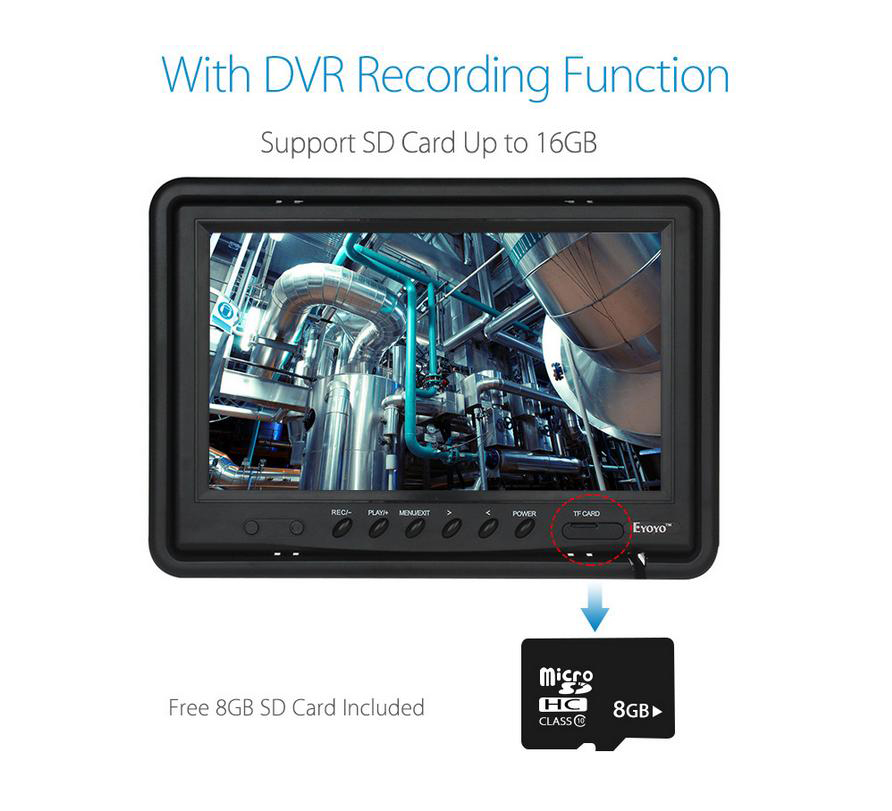

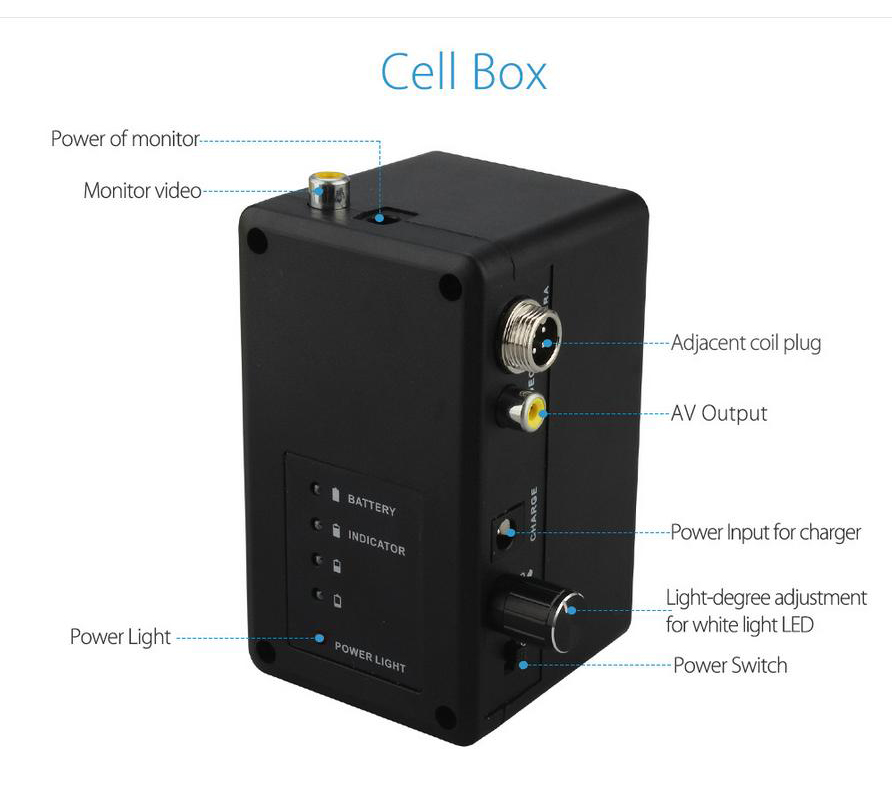

DVR控制盒：錄像、拍照，功能控制
30米的玻璃纖維純銅芯電纜
12V 4000mA大容量可充電鋰電池，能維持整機系統長達6--8個小時的持續工作
隨機配8G SD儲存卡

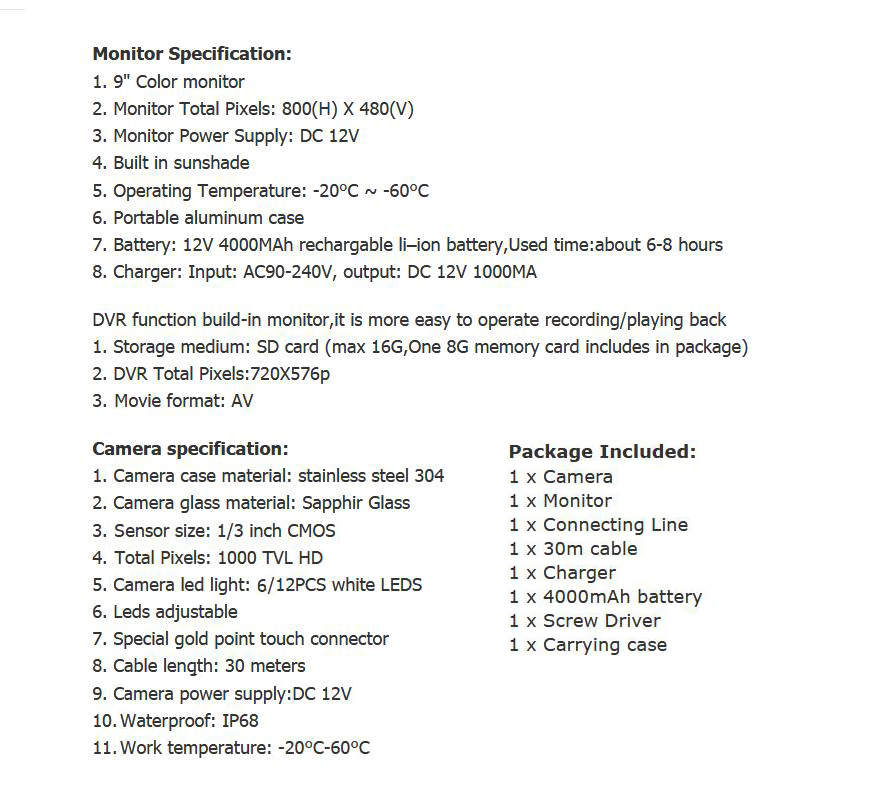

產品主要部參數

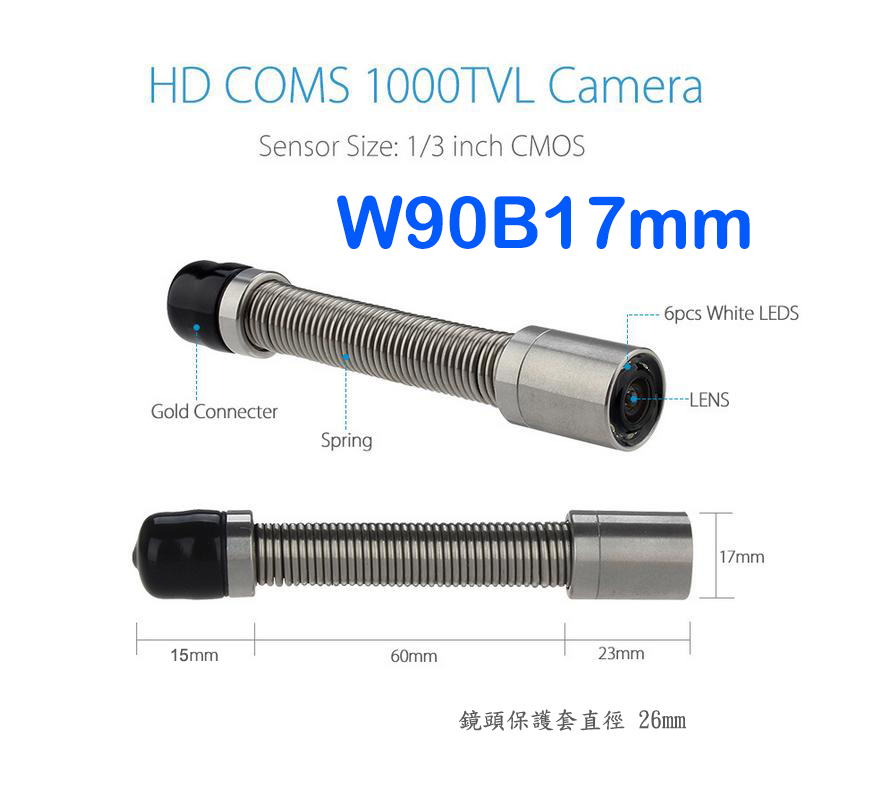

攝像頭：HD COMS 1000TVL Camera

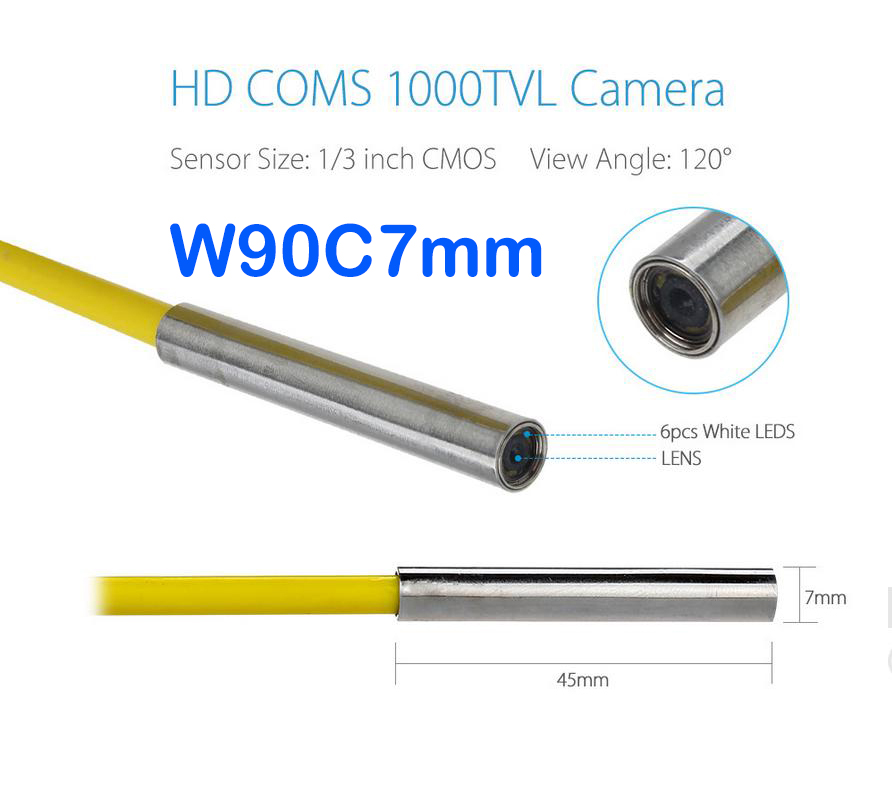

攝像頭尺寸：Φ23x48mm、Φ17x23mm、Φ7x45mm
適用於管道直徑Φ16mm to 200mm之間
攝像頭感測器：1/3inch CMOS
攝像頭材質：#304不鏽鋼
攝像頭解析度：PAL 720x576
攝像頭可視角度：120° IP68防水
攝像頭燈源：6/12個高強光LED

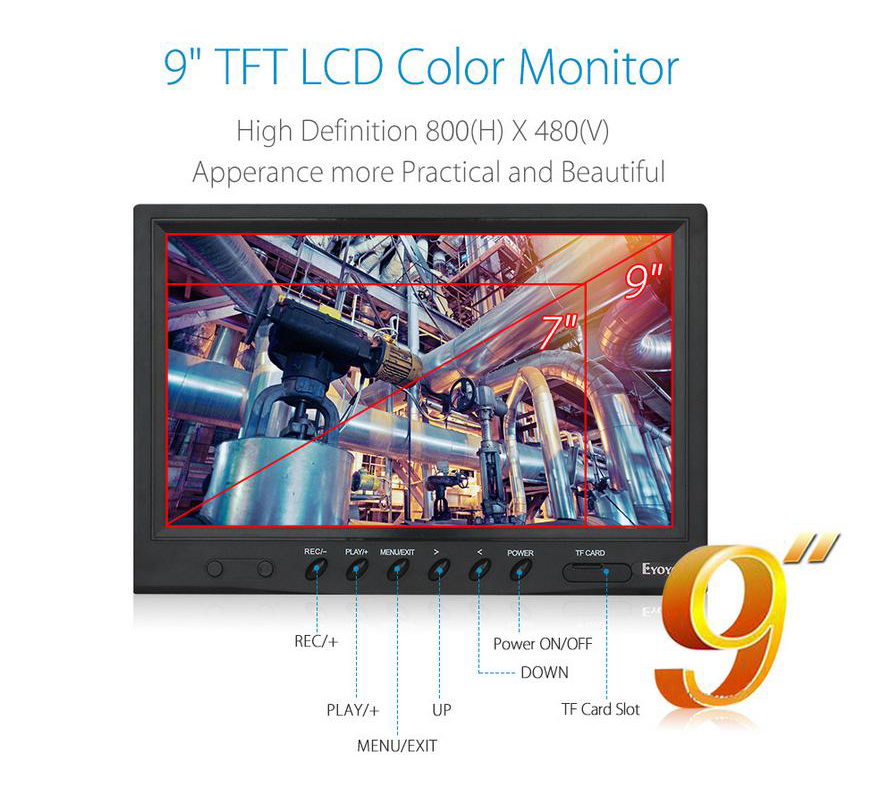

LED顯示器：9吋TFT LCD Color Monitor 800Hx400V
DVR控制盒SD卡儲存卡槽（最大能支持32GB)

電纜線捲組

1.箱內最長電纜線組20-50米
2.電纜線組51--120米需用較大尺寸捲架置於箱外,
3.電纜線組121米-150米則無附鐵架卷,
(一般配置於較大型監視器收線器).

產品螢幕按鍵設定

顯示器螢幕按鍵操作：

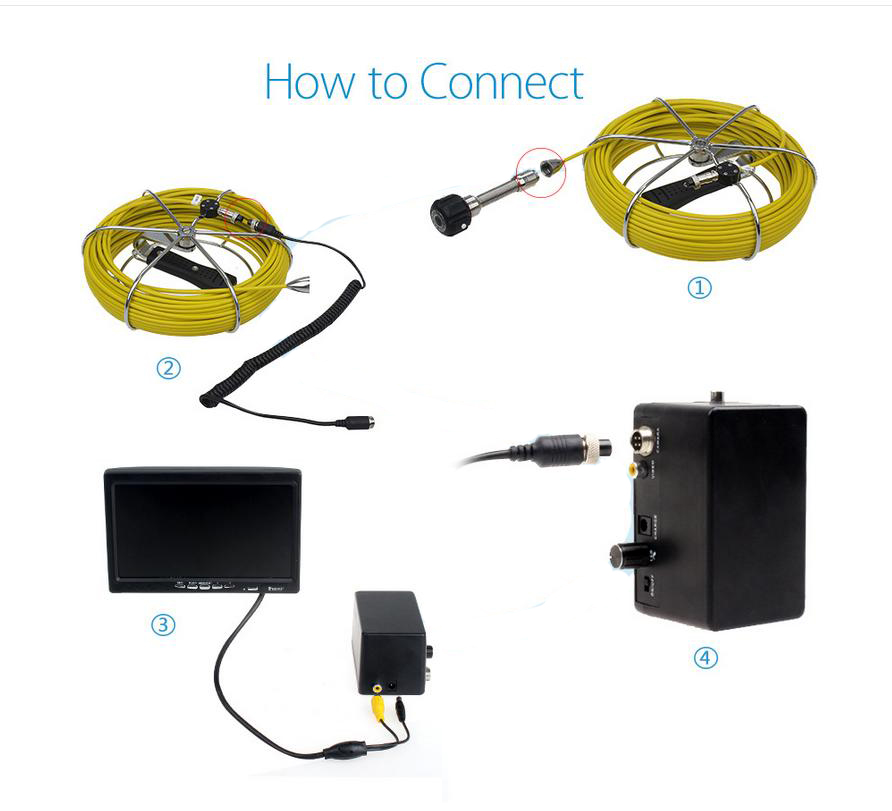

1. 開機（POWER）接好各接頭，按POWER鍵，系統開始工作。

2. 功能表設置(MENU) 按MENU鍵進入功能表頁面。

3. 錄影（REC）裝入新卡時請先將卡格式化。

3.1) 按REC鍵，開始錄相。顯示幕左上角顯示錄影/錄相日期與時間。
3.2) 錄影中再按MENU鍵，退出錄相。
      注意: 爲便於重播及防止錄相文件丟失，錄影會自動存檔。

4. 播放錄影（PLAY）。按PLAY鍵查看錄相，並自動播放。

5. 拍照( ＞)，按一下( ＞）鍵，一張照片。再按一下，再拍一張。

6. 查看照片(＜)按一下(＜)鍵，查看一張照片，再按(＜)，查看下一張。

7. 退出（MENU）
    在各操作中，長按MENU鍵，退出當前的操作。
    注意：照片存儲在機器裏，沒有存儲在記憶體卡上，
    因此照片只能在機器上回看。

8. 調整日期：按MENU鍵2到4下直到框選到時鐘圖，再按左方 PLAY鍵一下，
「月」期數字閃爍，再按右方＞鍵或＜鍵調整日期。

9. 調整時間：按MENU鍵2到4下直到框選到時鐘圖，再按右方＞鍵一下，
「時間」數字閃爍，再按左方 PLAY鍵一下，調整時間。

照片圖樣僅供參考，零件、配備、更新快速，實際產品以當時Autopure®工廠出廠時為準
